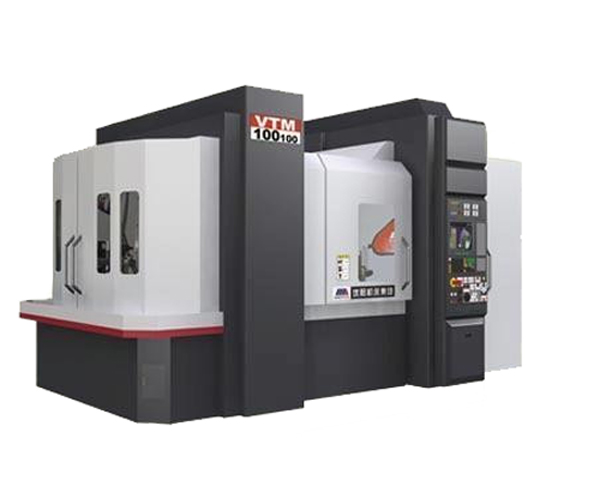

| 項目 | 單位 | VTM100100 |
| 沈陽一機車床VTM立式車銑中心系列最大回轉直徑 | mm | 1250 |
| 沈陽一機車床VTM立式車銑中心系列工件最大高度 | mm | 1000 |
| 沈陽一機車床VTM立式車銑中心系列最大加工直徑 | mm | 1000 |
| 沈陽一機車床VTM立式車銑中心系列工作臺直徑 | mm | 1250 |
| 沈陽一機車床VTM立式車銑中心系列工作臺最大承重 | kg | 3000 |
| X/Y/Z軸行程 | mm | 1325/1060/1050 |
| B/C軸轉角 | -30°-+120°/360°(連續) | |
| X/Y/Z軸快移速度 | m/min | 36/36/24 |
| 沈陽一機車床VTM立式車銑中心系列旋轉工作臺最高轉速 | r/min | 500 |
| 沈陽一機車床VTM立式車銑中心系列旋轉工作臺輸出扭矩(連續/30分鐘) | N.m | 1250/1700 |
| 沈陽一機車床VTM立式車銑中心系列C軸最高轉速 | r/min | 100 |
| 沈陽一機車床VTM立式車銑中心系列C軸最小設定單位 | 0.001° | |
| 沈陽一機車床VTM立式車銑中心系列刀具主軸最高轉速 | r/min | 12000 |
| 刀具主軸輸出扭矩(連續/S6) | N.m | 200/300 |
| 沈陽一機車床VTM立式車銑中心系列B軸最高轉速 | r/min | 30 |
| 沈陽一機車床VTM立式車銑中心系列B軸最小設定單位 | 0.001° | |
| 沈陽一機車床VTM立式車銑中心系列刀庫裝刀數 | 60 | |
| 沈陽一機車床VTM立式車銑中心系列刀對刀換刀時間 | s | 8 |
| 沈陽一機車床VTM立式車銑中心系列刀柄形式 | CAPTO-C6 | |
| 沈陽一機車床VTM立式車銑中心系列總電源功率 | kW | 210 |
| 沈陽一機車床VTM立式車銑中心系列旋轉工作臺主電機(連續/30分鐘) | kW | 44/60(2×22/30) |
| 沈陽一機車床VTM立式車銑中心系列刀具主軸電機(連續/40%ED) | kW | 20/31 |
| X/Y/Z/B軸伺服電機 | kW | 24.1/44(2×22)/22(2×11)/8.5 |
| 定位精度(X/Y/Z)軸 | mm | 0.025/0.020/0.020 |
| 沈陽一機車床VTM立式車銑中心系列重復定位精度(X/Y/Z)軸 | mm | 0.012/0.010/0.010 |
| 沈陽一機車床VTM立式車銑中心系列控制系統 | SIEMENS 840D | |
| 機床外形尺寸 (長×寬×高) | mm | 11000×4500×4450 |
| 機床重量 | kg | 35000 |
