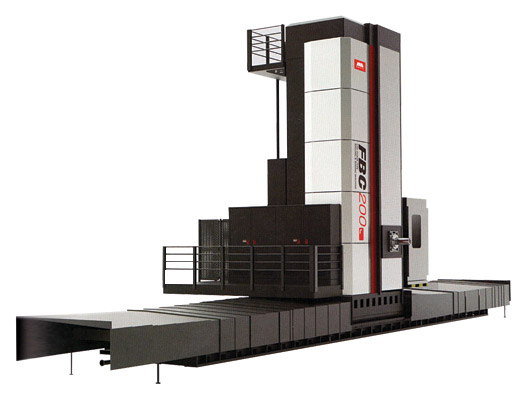

沈陽中捷機床 數控銑鏜加工中心FBC系列FBC160 |
沈陽中捷機床 數控銑鏜加工中心FBC系列FBC200r |
|
主軸 |
|
|
|
|
沈陽中捷機床 數控銑鏜加工中心FBC系列的主軸直徑 |
mm |
φ160 |
φ200 |
|
主軸錐孔(7:24) |
|
ISO50 |
ISO60 (ISO50) |
|
銑軸直徑 |
mm |
φ260 |
φ320 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列的主軸轉速范圍 |
r/min |
5-2000 |
10-1000 |
|
主電機功率 |
kW |
60/84 |
100/140 |
|
主軸最大輸出扭矩 |
N.m |
2500/3500 |
10000/120000 |
|
鏜軸最大進給抗力 |
N |
25000 |
40000 |
|
滑枕截面積 |
mm |
480×540 |
520×580 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列加工范圍 |
|
|
|
|
沈陽中捷機床數控銑鏜加工中心FBC系列滑座行程-X軸 |
mm |
5000 |
6000 |
|
主軸箱垂直行程-Y軸 |
mm |
3000(2000, 2500, 3500, 4000) |
4000(4500,5000,5500) |
|
滑枕行程-Z軸 |
mm |
1000 |
1250 |
|
主軸行程-W軸 |
mm |
800 |
1200 |
|
進給 |
|
|
|
|
沈陽中捷機床 數控銑鏜加工中心FBC系列切削進給速度 |
|
|
|
|
X軸 |
mm/min |
1-15000 |
1-10000 |
|
Y軸 |
mm/min |
1-15000 |
1-8000 |
|
Z軸 |
mm/min |
1-12000 |
1-6000 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列W軸 |
mm/min |
1-12000 |
1-6000 |
|
快移速度 |
|
|
|
|
X軸 |
m/min |
15 |
10 |
|
Y軸 |
m/min |
15 |
8 |
|
Z軸 |
m/min |
12 |
6 |
|
W軸 |
m/min |
12 |
6 |
|
沈陽機床數控銑鏜加工中心FBC系列刀庫(選項) |
|
|
|
|
刀庫容量 |
把 |
60(40) |
60(40) |
|
選刀方式 |
|
任意 |
任意 |
|
最大銑刀盤直徑 |
|
|
|
|
滿刀 |
mm |
φ125 |
φ125 |
|
相鄰空刀 |
mm |
φ250 |
φ250 |
|
刀具最大長度 |
mm |
400 |
400 |
|
刀具最大重量 |
kg |
25 |
25 |
|
定位精度 |
|
|
|
|
執行標準 |
|
|
|
|
沈陽中捷機床數控銑鏜加工中心FBC系列X軸 |
mm |
0.016/1000 全長0.025 |
0.025/1000 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列Y軸 |
mm |
0.016/1000 全長0.02 |
0.025/1000 |
|
Z軸 |
mm |
0.015 |
0.03 |
|
W軸 |
mm |
0.015 |
0.03 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列重復定位精度 |
|
|
|
|
執行標準 |
|
|
|
|
X軸 |
mm |
0.01/1000 |
0.015/1000 |
|
沈陽中捷機床數控銑鏜加工中心FBC系列Y軸 |
mm |
0.01/1000 |
0.015/1000 |
|
Z軸 |
mm |
0.01 |
0.015 |
|
W軸 |
mm |
0.01 |
0.015 |
|
機床重量 |
t |
100 |
130 |
|
數控系統 |
|
SIEMENS 840D |
SIEMENS 840D
|
