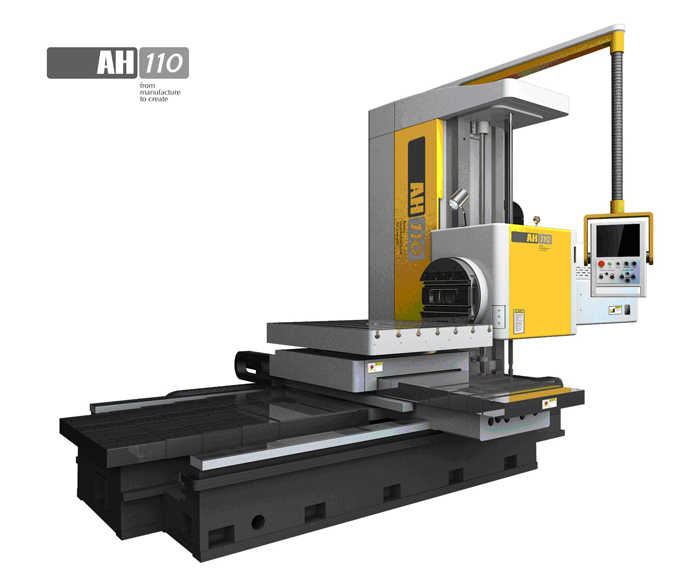

| 項目 | 單位 | 沈陽中捷機床自動臥式銑鏜床AH系列AH110 | 沈陽中捷機床自動臥式銑鏜床AH系列AH130 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列主軸直徑 | mm | 110 | 130 | |
| 主軸最大扭轉力矩 | Nm | 1250 | 3200 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列平旋盤最大扭轉力矩 | Nm | 1960 | 4700 | |
| 主軸可承受最大軸向抗力 | N | 12250 | 31360 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列主軸內孔錐度 | ISO7:24 No50 | ISO7:24 No50 | ||
| 沈陽機床自動臥式銑鏜床AH系列工作臺行程 | 縱向（Z軸） | mm | 1400 | 2000 |
| 橫向（X軸） | mm | 1600 | 2000 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列主軸中心線距工作臺面距離 | 最大（Y向） | mm | 1200 | 1800 |
| 最�。╕向） | mm | 0 | 0 | |
| 主軸最大行程(w軸） | mm | 600 | 900 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列平旋盤滑塊最大行程（u軸） | mm | 200 | 250 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列工作臺可承受最大重量 | kg | 5000 | 10000 | |
| 主軸轉速范圍 | rpm | 8-1100 | 8-800 | |
| 平旋盤轉速范圍 | rpm | 4-200 | 2.5-125 | |
| 工作臺工作面積（長×寬) | mm | 1250×1100 | 1800×1600 | |
| 主軸、主軸箱、工作臺縱向快速移動速度 | mm/min | 3000 | 3000 | |
| 平旋盤滑塊進給范圍 | mm/min | 0.32-2500 | 0.32-2500 | |
| 主軸、主軸箱、工作臺縱向進給范圍 | mm/min | 0.32-2500 | 0.32-2500 | |
| 測量系統讀數精度 | mm | 0.005 | 0.005 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列鏜孔精度 | IT7 | IT7 | ||
| 沈陽中捷機床自動臥式銑鏜床AH系列鏜孔表面粗糙度 | μ | 3.2-1.6 | 3.2-1.6 | |
| 機床外形尺寸（長x寬×高） | mm | 5400×3700×3500 | 7200×4700×4000 | |
| 機床重量 | kg | 18000 | 29300 | |
| 主電機功率 | Kw | 15 | 22 | |
| 沈陽中捷機床自動臥式銑鏜床AH系列定位精度（X/Y/Z/W） | mm | ±0.02/1000 | ±0.02/1000 | |
| 重復定位精度（X/Y/Z/W） | mm | ±0.01/1000 | ±0.01/1000 |
